Ocean Core · Lumina · Visualizador no navegador e no celular
A leitura radiológica completa, em qualquer navegador.
O exame abre pelo link do laudo, no navegador que a clínica já tem. Nada para instalar, nenhuma licença por máquina. O exame anterior aparece lado a lado em um clique. Reconstrução multiplanar, MIP e volume 3D sem sair da tela. O que o médico mede vira documento dentro do exame. E no celular do plantão, o mesmo link abre uma interface de toque de verdade.
- Zeroinstalação: abre no navegador que a clínica já tem
- 1 cliqueaté o exame anterior, lado a lado e sincronizado
- Mesmo linkno celular, com interface própria de toque
- Sem licençapor assento: quem precisa ver a imagem, vê
O dia de hoje na clínica
Todo visualizador abre imagem. O problema é tudo o que acontece em volta.
Instalar em cada máquina, pagar licença por pessoa, buscar o exame anterior em outro sistema, perder a medida no print, mandar foto de tela no plantão. Cada uma dessas fricções custa minutos por exame e limita quem pode ver a imagem.
Instalar o visualizador em cada máquinaToda estação nova é um chamado: instalar, licenciar, atualizar. O consultório do solicitante, a sala de reunião e o computador de casa ficam de fora.
O exame anterior vive em outro sistemaComparar é metade do laudo de acompanhamento. Buscar o anterior em outra tela quebra o raciocínio e alonga cada estudo comparativo.
A medida morre no printO número existe na tela do radiologista, não no histórico do paciente. Quem lê depois mede de novo, e o achado não volta ao exame.
No plantão, a foto de tela no WhatsAppSem janela, sem medida, sem controle de quem viu. É o que sobra quando o visualizador só roda na estação da sala de laudo.
Licença por assentoCada pessoa a mais que precisa ver a imagem é uma licença a mais. O acesso amplo vira uma decisão financeira, e a resposta costuma ser “não”.
Cada cliente numa versão diferenteCada instalação com a sua versão e a sua correção. Um defeito resolvido numa clínica leva meses para chegar à outra, e a TI vira mantenedora de software.
A jornada do exame
Do link do laudo à medida dentro do exame.
Seis estações entre o clique no RIS e a medida gravada no acervo. Em cada uma, o que o visualizador faz e o que nasce ali para a estação seguinte usar.
A série que o médico está olhando chega primeiro; miniaturas e o resto esperam a vez. Em TC e RM trafegam 65 a 70% menos dados, medido em homologação: a primeira imagem aparece antes.
nascea leitura, antes de o download terminar
Os exames anteriores do paciente são localizados sozinhos e listados abaixo do atual. “Comparar com Prévio” divide a tela, marca o anterior com a data e alinha os dois no mesmo ponto anatômico.
nascea comparação lado a lado, com rolagem conjunta
Um atalho monta os três planos com o localizador. No menu da própria imagem, MIP, MinIP ou média com a espessura em milímetros, inclusive na série que já está na tela. Outro atalho acrescenta o volume 3D.
nascea reconstrução, sem sair da tela nem exportar nada
Onze ferramentas, do comprimento ao ângulo de Cobb. O nome que o médico dá fica escrito na própria imagem, a região de interesse mostra área e densidade, e a série sem calibração avisa antes de o número enganar.
nasceo conjunto de medidas, organizado por série e exportável em planilha
Um botão grava as medidas como laudo estruturado dentro do exame. Uma tecla marca a imagem-chave, e “Salvar” guarda a seleção. Sempre por decisão do médico, no PACS da clínica.
nasceo laudo estruturado e as imagens-chave no histórico do paciente
→ Role para o lado para percorrer as seis estações.
Diferenciais, com a tela que prova
Oito argumentos. Cada um com a tela do produto ao lado.
Nada aqui é slide. Cada tela abaixo é o visualizador rodando sobre acervos de-identificados. Clique para ampliar.
Zero instalação
Abre em qualquer computador que tenha navegador
O visualizador roda no navegador e conversa com o PACS no padrão DICOM, o mesmo que o seu PACS já fala. Não há software na estação, não há licença por máquina, não há atualização para distribuir. Uma atualização no servidor chega a todo mundo ao mesmo tempo.
- Sala de laudo, consultório do solicitante, recepção e celular usam o mesmo visualizador
- Lista de estudos própria, com filtros e períodos rápidos, ou só a abertura pelo link do laudo
- Funciona com qualquer PACS que fale o padrão DICOM, não só com o da Ocean
“O visualizador está em qualquer computador que tenha navegador.”

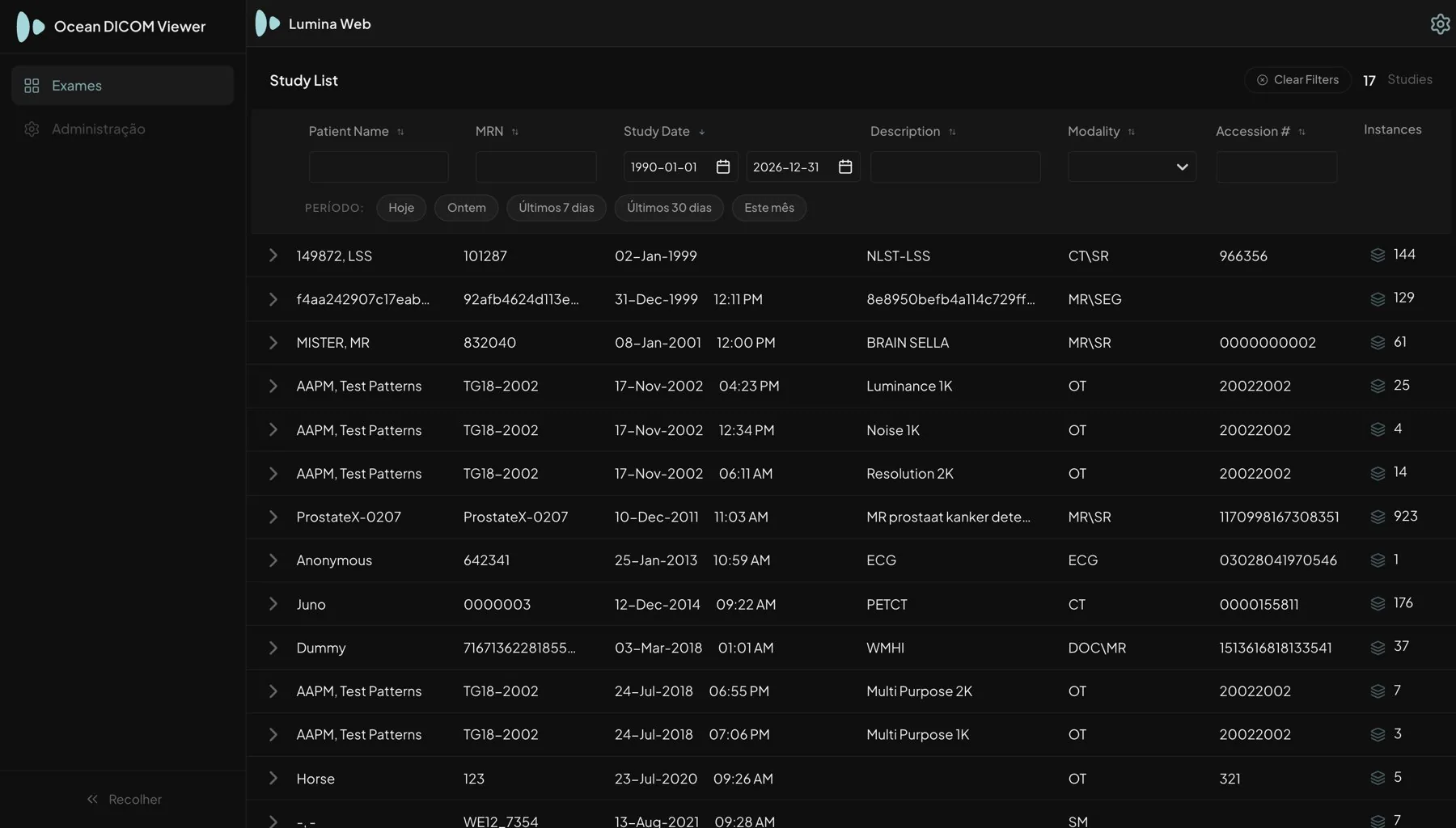

A prova A lista de estudos aberta no navegador, sem instalar nada: filtros, períodos rápidos e a contagem de estudos no alto.
Exame anterior
O exame anterior a um clique, não a um sistema de distância
Os exames anteriores do paciente são localizados sozinhos e aparecem no painel, abaixo do atual. “Comparar com Prévio” abre a lista por modalidade ou, quando há um só anterior, já divide a tela. O anterior recebe a etiqueta e a data, e os dois ficam alinhados no mesmo ponto anatômico, rolando juntos dali em diante.
- Os anteriores aparecem sozinhos; a comparação é de um clique
- O anterior começa a aparecer em segundos, antes de o download terminar
- Exames diferentes alinhados no mesmo ponto, rolando juntos
“O exame anterior está a um clique, não a um sistema de distância.”

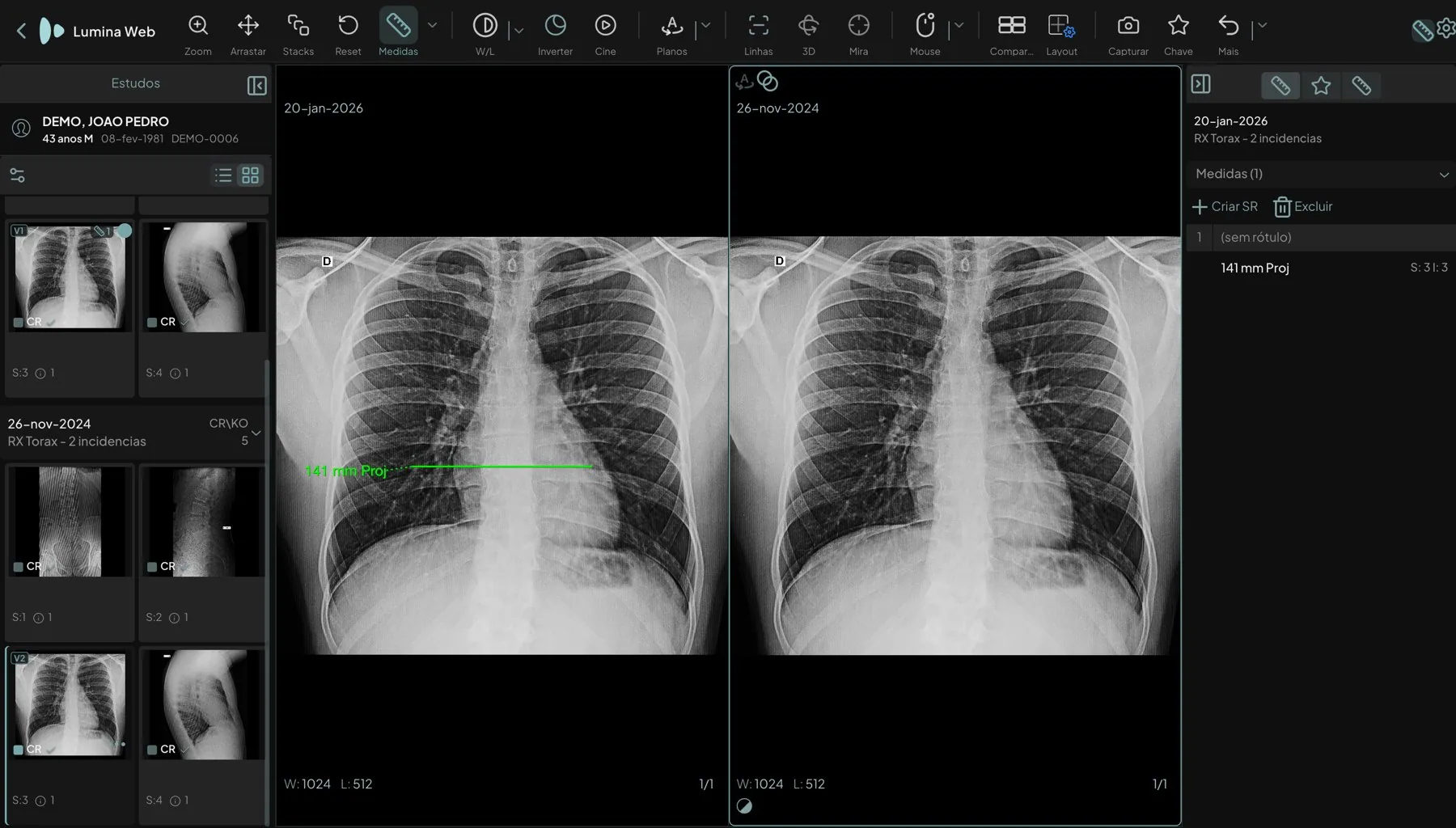

A prova Tórax atual e anterior lado a lado, com a medida já feita e o painel de medidas à direita.
Reconstruções
MPR, MIP e 3D sem sair da tela
Reconstrução em ferramenta separada significa exportar, esperar e trocar de janela no meio da leitura. Aqui é um atalho. Uma tecla monta os três planos, com a mesma janela e o localizador arrastável. O menu no canto da imagem aplica MIP, MinIP ou média com a espessura em milímetros, tanto nos planos reconstruídos quanto na série original. Outra tecla acrescenta o volume 3D, com cores prontas e rotação.
- MIP de vaso sem montar MPR, na série axial que já está na tela
- Arranjos prontos: MPR, MPR + 3D, axial principal, só 3D, comparação de estudos, visualização de quadros
- Em computador sem aceleração gráfica, o visualizador avisa e segue funcionando
“MIP de vaso sem montar MPR, no plano que já está na tela.”

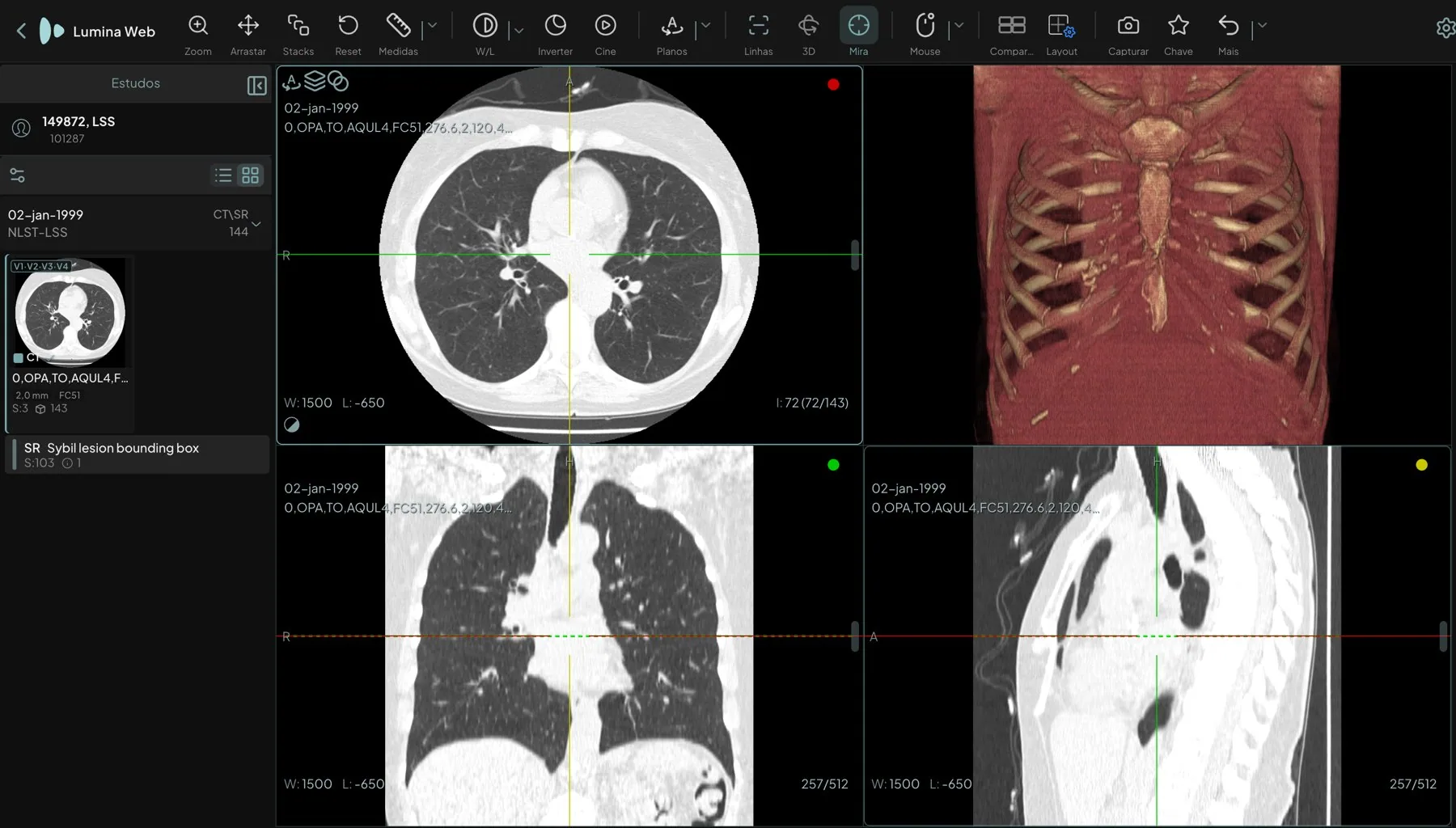

A prova Um atalho: os três planos com o localizador e o volume 3D, na mesma tela e sem exportar nada.
Medidas
A medida que vira documento
Onze ferramentas: comprimento, bidirecional, anotação com seta, elipse, retângulo, círculo, traçado livre, curva, contorno assistido, ângulo e ângulo de Cobb. A região de interesse mostra área, média, desvio, mínimo e máximo, em HU na TC. O nome que o médico dá fica escrito na própria imagem, junto do valor. O conjunto fica organizado por série, sai em planilha e, quando o médico manda, é gravado no PACS como laudo estruturado. As imagens-chave ficam guardadas no exame.
- A série sem calibração avisa, e a calibração feita fica guardada por série
- Painel de medidas com renomear, ocultar, bloquear e agrupar em alvos e não alvos
- Desfazer e refazer; as medidas acompanham o estudo ao trocar de série
“O número sai do olho do radiologista e entra no exame.”

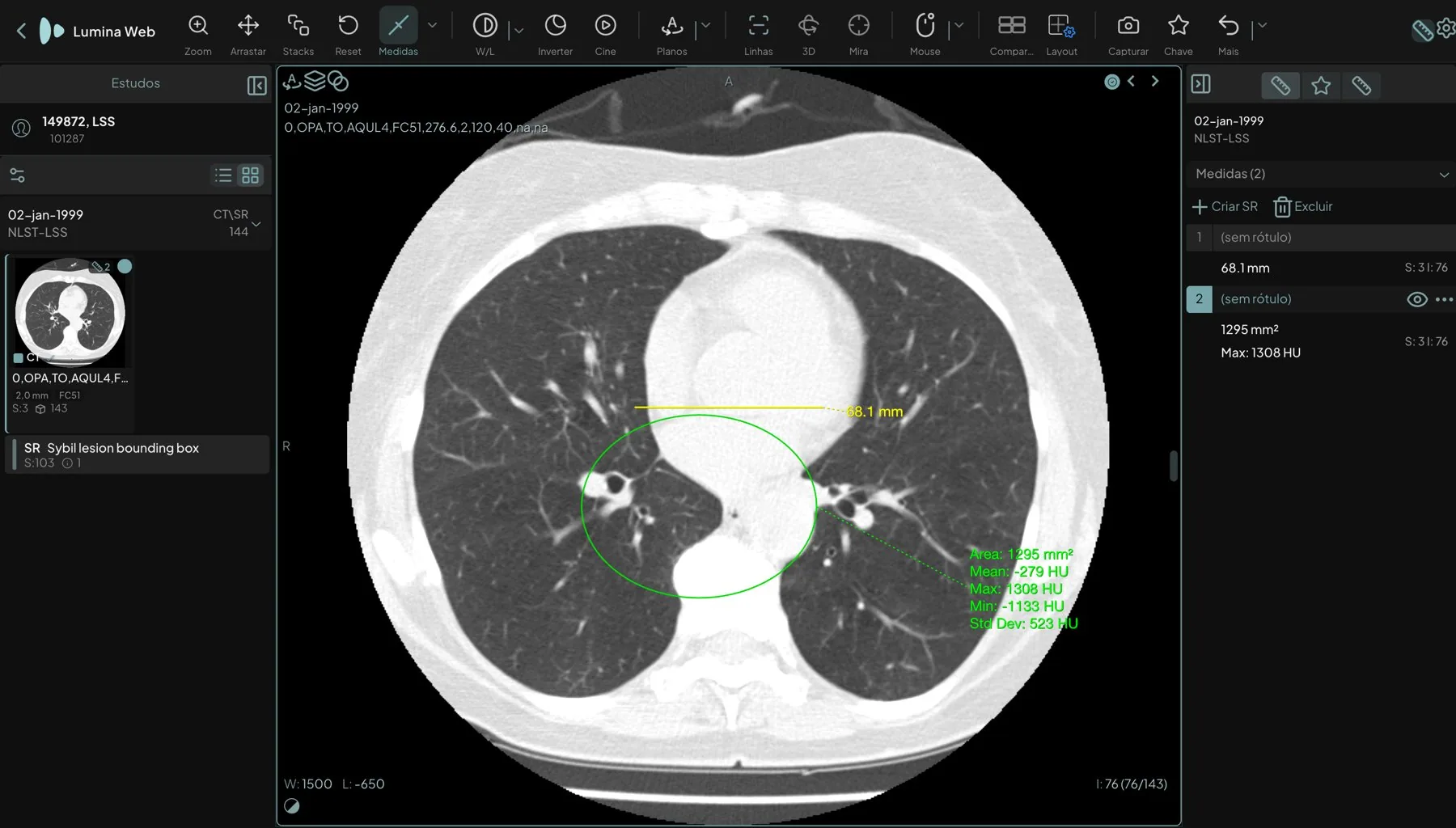

A prova Comprimento e região de interesse com a estatística em HU na imagem; o painel à direita lista as duas e oferece gravar como laudo estruturado.
Velocidade
Rápido no 4G: a primeira imagem aparece antes
O que atrasa um visualizador no navegador não é desenhar a imagem, é trazê-la pela rede. Por isso o Lumina Web traz menos e traz na ordem certa. Em TC e RM trafegam 65 a 70% menos dados, medido em homologação, sem alterar nenhum valor de densidade. A série que o médico está olhando chega primeiro. As séries vizinhas vêm em seguida, antes de ele pedir. E se o PACS falhar num quadro, o visualizador tenta de novo sozinho.
- Pré-carga da fila do dia: o RIS abre uma aba que deixa os exames do dia já no navegador antes de o médico sentar
- Ritmo que se adapta: acelera quando a rede responde bem e alivia quando o PACS sofre
- Na pré-carga, os cines longos de ultrassom e angiografia ficam para quando o médico abre, para não atrasar o resto
“Menos dados na rede, mais rápido o primeiro corte.”

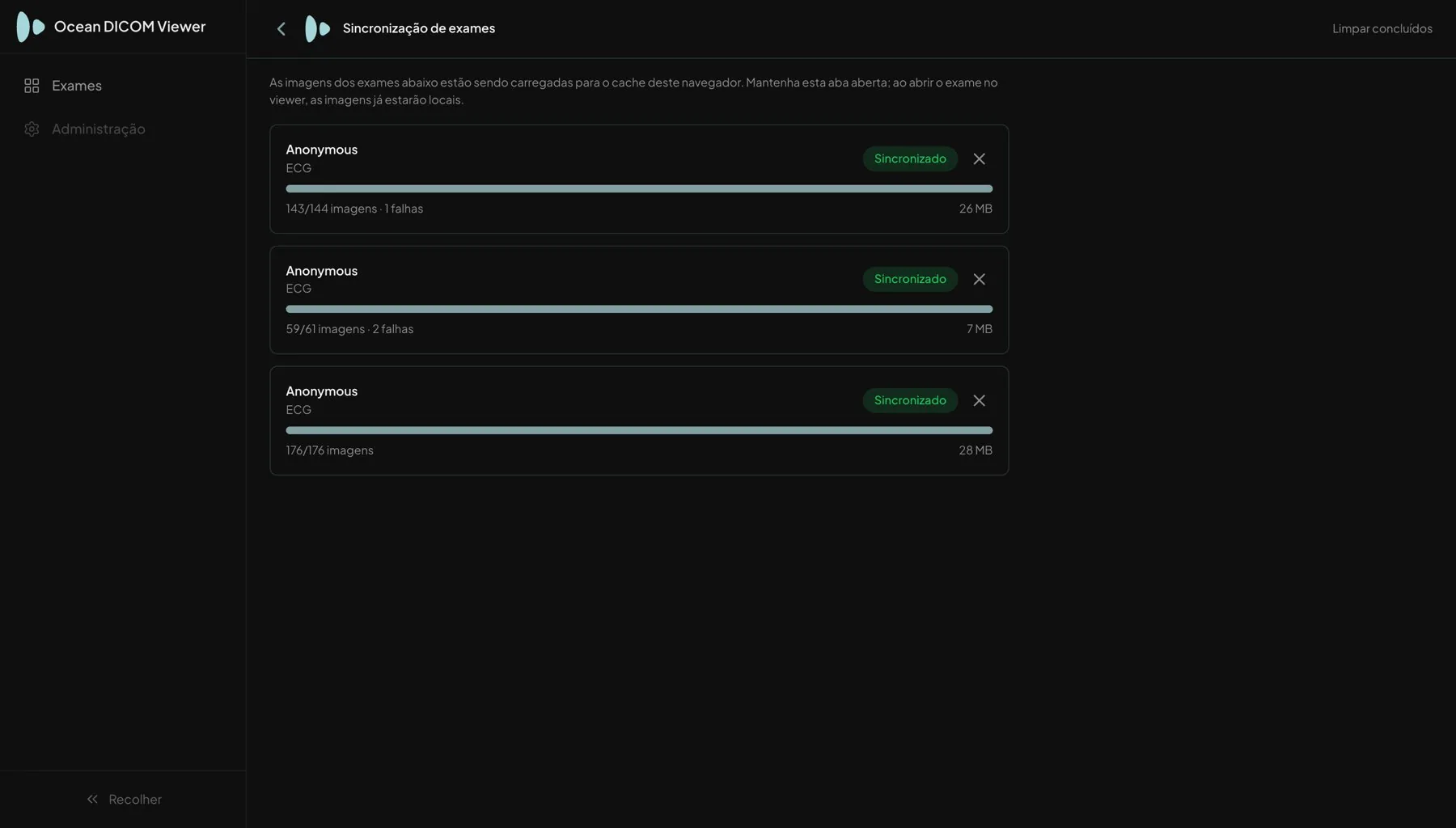

A prova A página de pré-carga: por estudo, o progresso, as imagens carregadas, as falhas e quanto veio da rede.
Protocolo de exibição
Monta sozinho onde é seguro. No resto, a tela é do radiologista
A mamografia abre montada em 2×2, com as incidências pareadas. Tórax PA e perfil e ultrassom têm arranjos próprios. Nos demais exames, o visualizador abre em tela única e deixa a montagem com quem lê: grades, MPR e comparação a um atalho. É decisão de produto, não falta de recurso. Uma RM de coluna montada à força atrapalha justamente as duas ferramentas que se usam para lê-la: a linha de referência e o sincronismo de cortes.
- Sincronizar cortes já vem ligado; linhas de referência entre planos a um atalho
- Grades de 1×1 a 3×2 nas teclas de atalho, arranjos avançados no menu
- Protocolo rígido custa mais tempo do que economiza quando erra
“Monta sozinho onde é seguro; no resto, a tela é sua.”

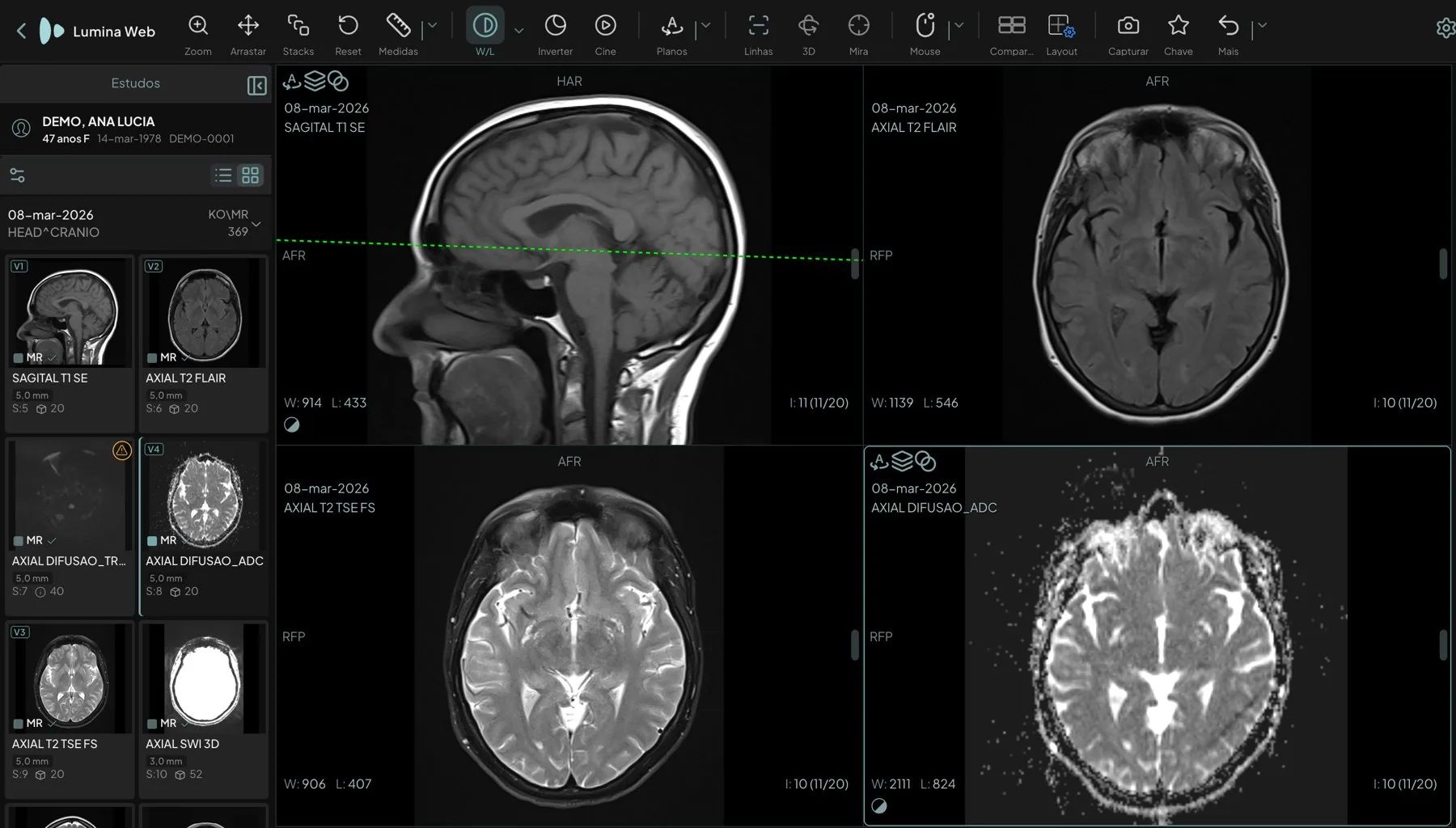

A prova RM de crânio em 2×2 com quatro sequências, montada em dois cliques, com a linha de referência no sagital.
Configuração pela equipe
A clínica ajusta sem abrir chamado
Cada PACS nomeia as séries do seu jeito. Quem sabe como as séries chegam é o administrador da clínica, não o fornecedor. Na área de Configurações, a própria equipe cria protocolos de exibição passo a passo, testa na hora com “Aplicar nesta sessão” antes de salvar e leva a configuração pronta para outra unidade. As predefinições de janela por modalidade são editadas na mesma tela.
- Cinco passos: identificação, quando aplicar, arranjo, quadros da tela e revisão
- Cada valor diz de onde veio: padrão de fábrica, configuração da clínica ou editado
- Nada disso exige nova implantação
“Quem conhece o PACS é quem configura o protocolo.”

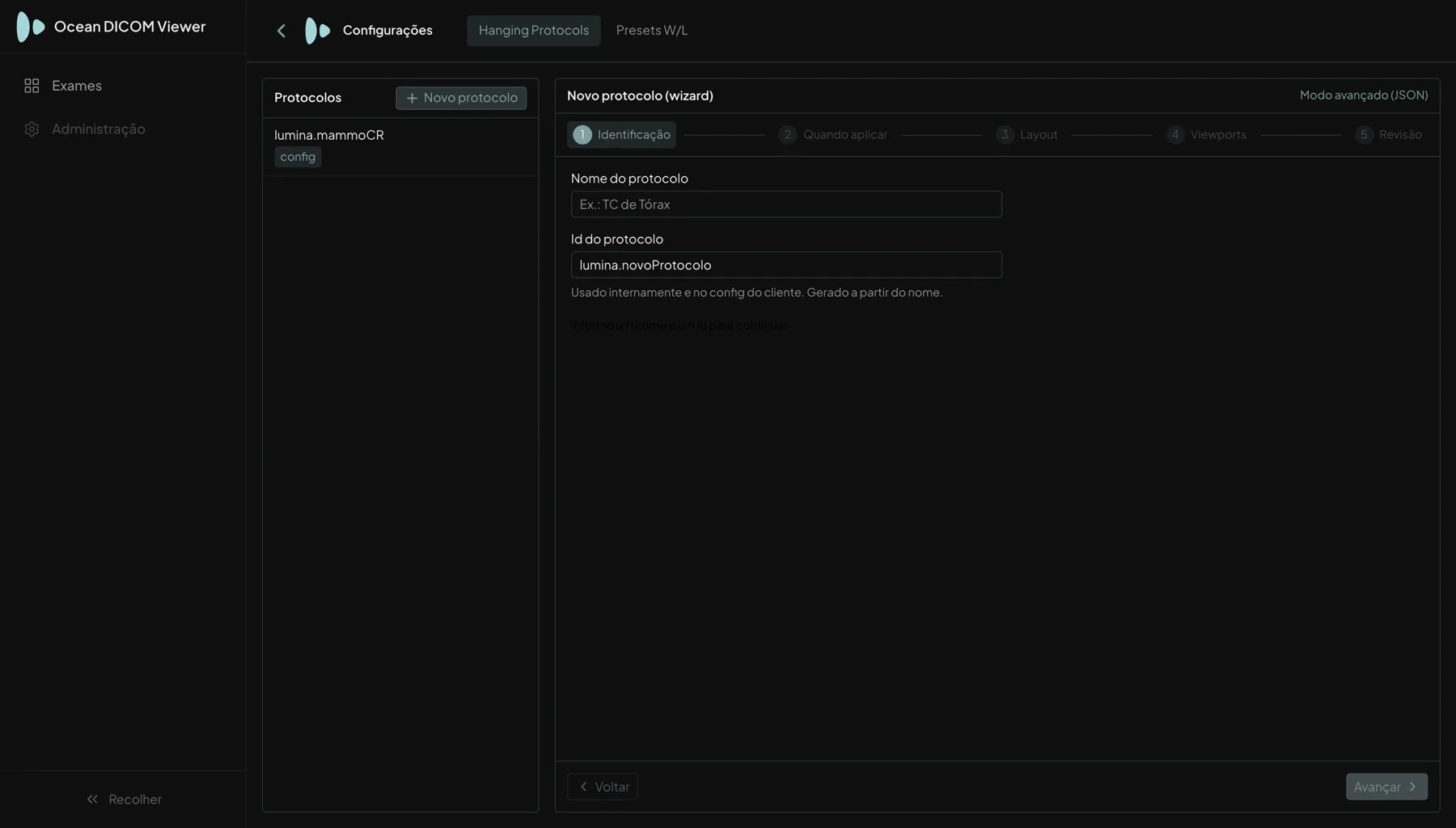

A prova O passo a passo de um novo protocolo, com o modo avançado a um clique.
Implantação
Cliente novo é configuração, não projeto
Todas as clínicas rodam a mesma versão do Lumina Web. O que muda de uma para outra é configuração: o endereço do PACS, o nome do arquivo, qual RIS pode abrir o visualizador dentro de si, se a lista de estudos aparece, os protocolos de exibição e o módulo obstétrico. Nada disso pede uma versão sob medida. Cliente novo é configuração, não projeto.
- Cliente novo é configuração, não desenvolvimento
- Uma correção vale para todos ao mesmo tempo
- Os protocolos e predefinições ajustados na tela viram configuração, e chegam prontos à próxima unidade
“Cliente novo entra por configuração, não por projeto.”

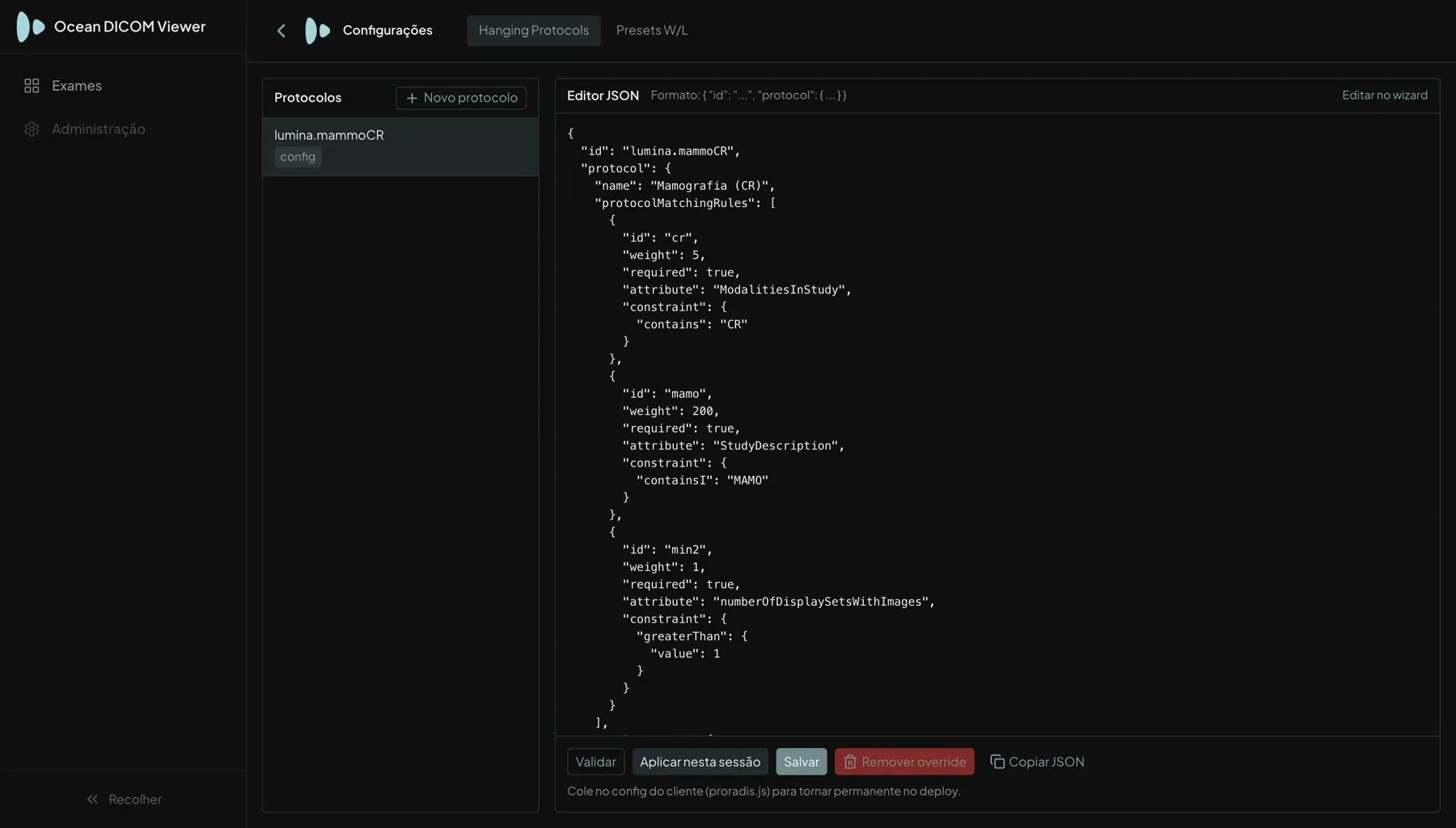

A prova O protocolo de mamografia com a etiqueta “config”: veio da configuração da clínica, não de uma versão sob medida.
Interface mobile
Mobile de verdade, no mesmo link.

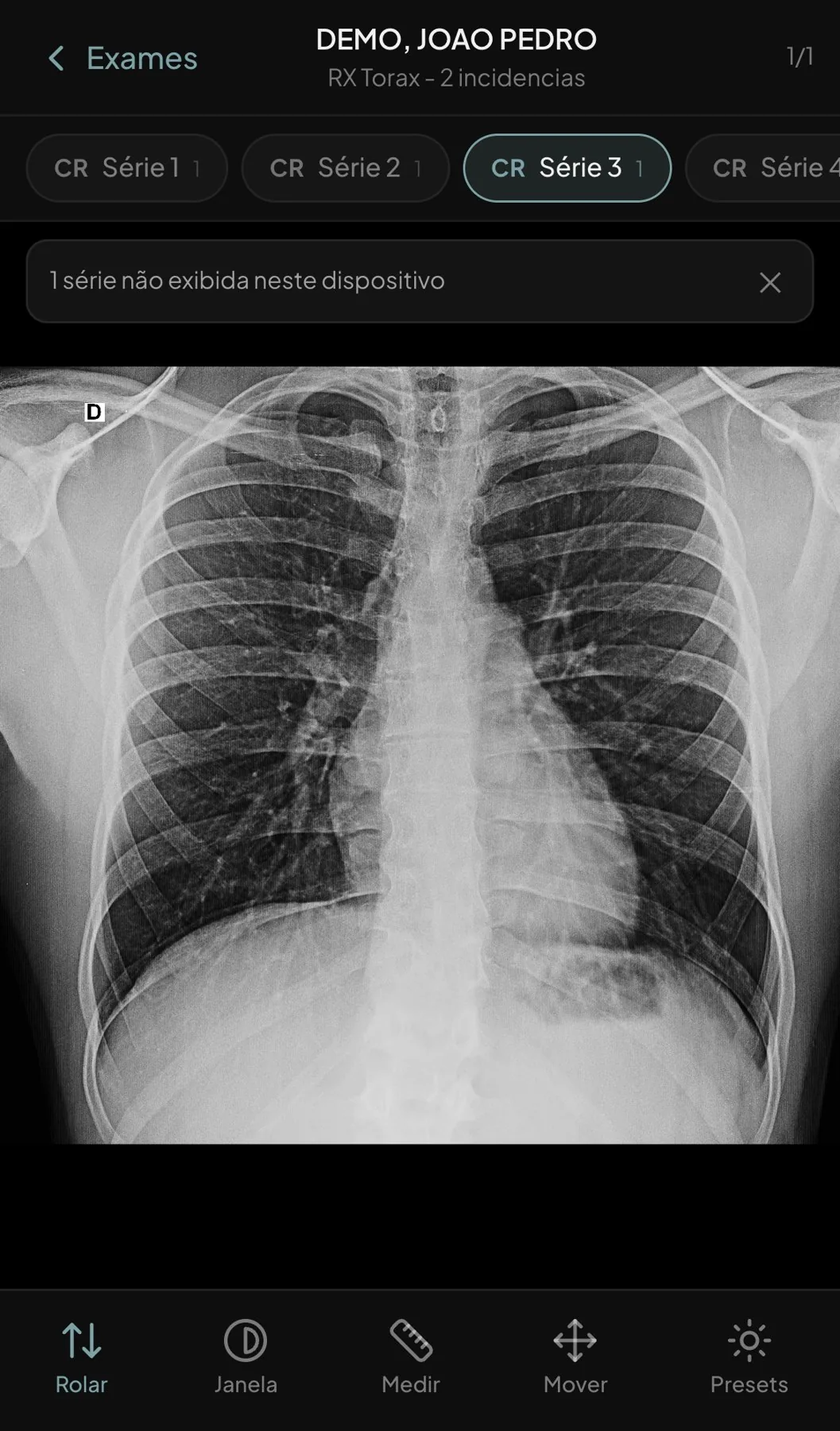

O visualizador reconhece o aparelho e serve uma interface própria de toque, não uma página de computador espremida. As séries no topo, a imagem na tela inteira, o controle de cortes que aparece ao tocar e uma barra com Rolar, Janela, Medir, Mover e Presets. Tudo pelo navegador, aberto pelo mesmo link do laudo, e dá para fixar na tela inicial do celular.
Gestos que não brigam entre si
- Um dedo executa a ferramenta ativa: rolar a pilha, ajustar janela, medir ou mover
- Pinça é sempre zoom, em qualquer ferramenta, sem trocar de modo
- Duplo toque liga e desliga o cine em séries com vários quadros
- Girar o aparelho esconde a barra superior e afina a barra de ferramentas, para a imagem usar a altura inteira; um toque revela a barra de novo
- Lista de exames refeita para o polegar: busca por paciente, chips Hoje, 7 dias, 30 dias e Todos, modalidade em destaque em cada linha
Celular ou tablet de verdade vai sempre para a interface mobile. Uma janela de computador estreita continua na bancada completa. Quem preferir a bancada completa no tablet grande pode pedi-la no próprio link.

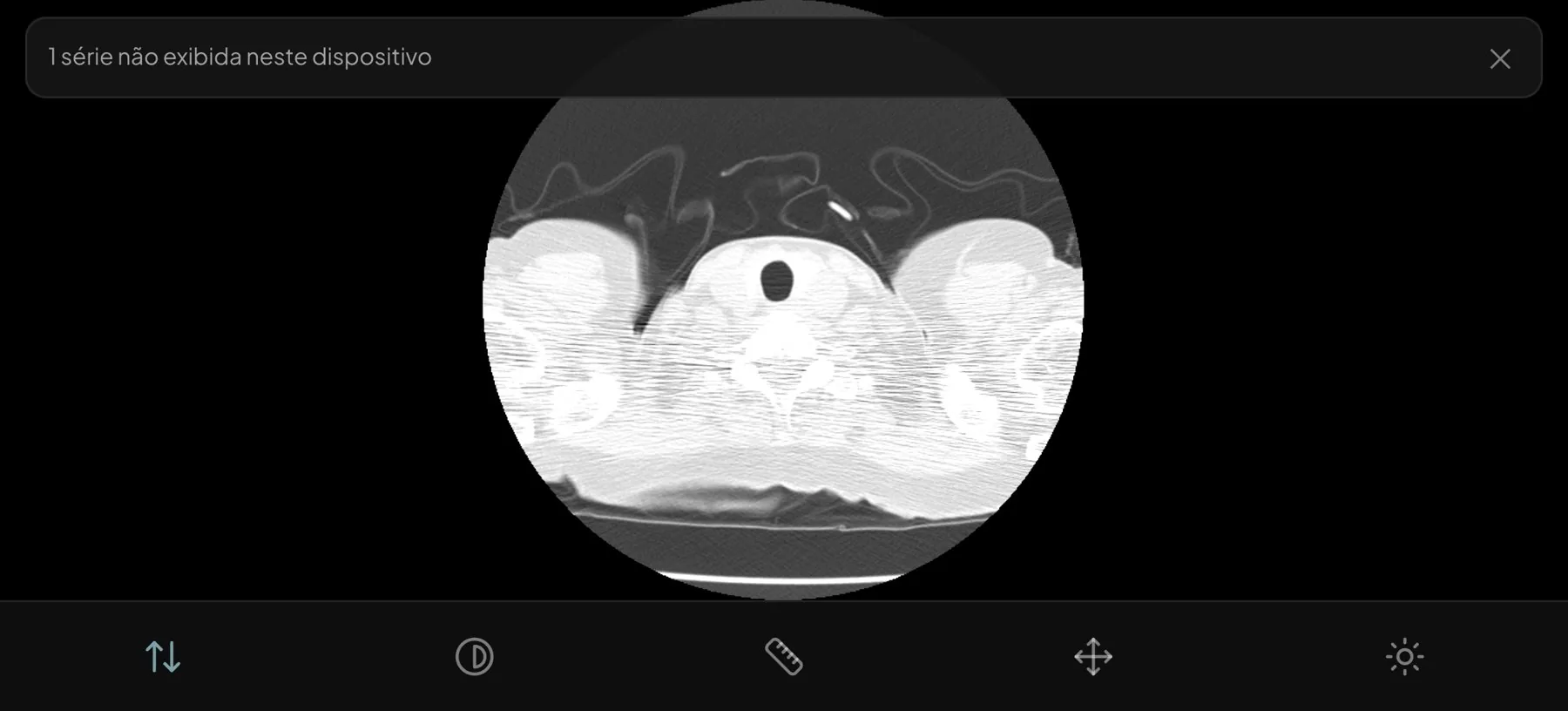

Paisagem A barra superior se esconde sozinha; a imagem fica com a altura inteira.
Para quem
Cada pessoa que precisa ver a imagem ganha algo diferente. Escolha o seu papel.
Radiologista da clínica
“Quantas janelas você abre para comparar um exame com o anterior?”
- O exame abre no navegador que você já tem, a partir do link do laudo.
- O exame anterior está a um clique, lado a lado e sincronizado no mesmo ponto anatômico.
- MPR, MIP e 3D sem sair da tela; MIP de vaso na série axial que já está aberta.
- O que você mede vira documento dentro do exame, quando você manda gravar.
- Botão direito do seu jeito, atalhos como na estação e painéis que só aparecem quando há o que mostrar.
Plantonista e telerradiologista
“Você já laudou de foto de tela no WhatsApp?”
- O mesmo link do laudo abre no celular uma interface de toque de verdade, não uma página de computador reduzida.

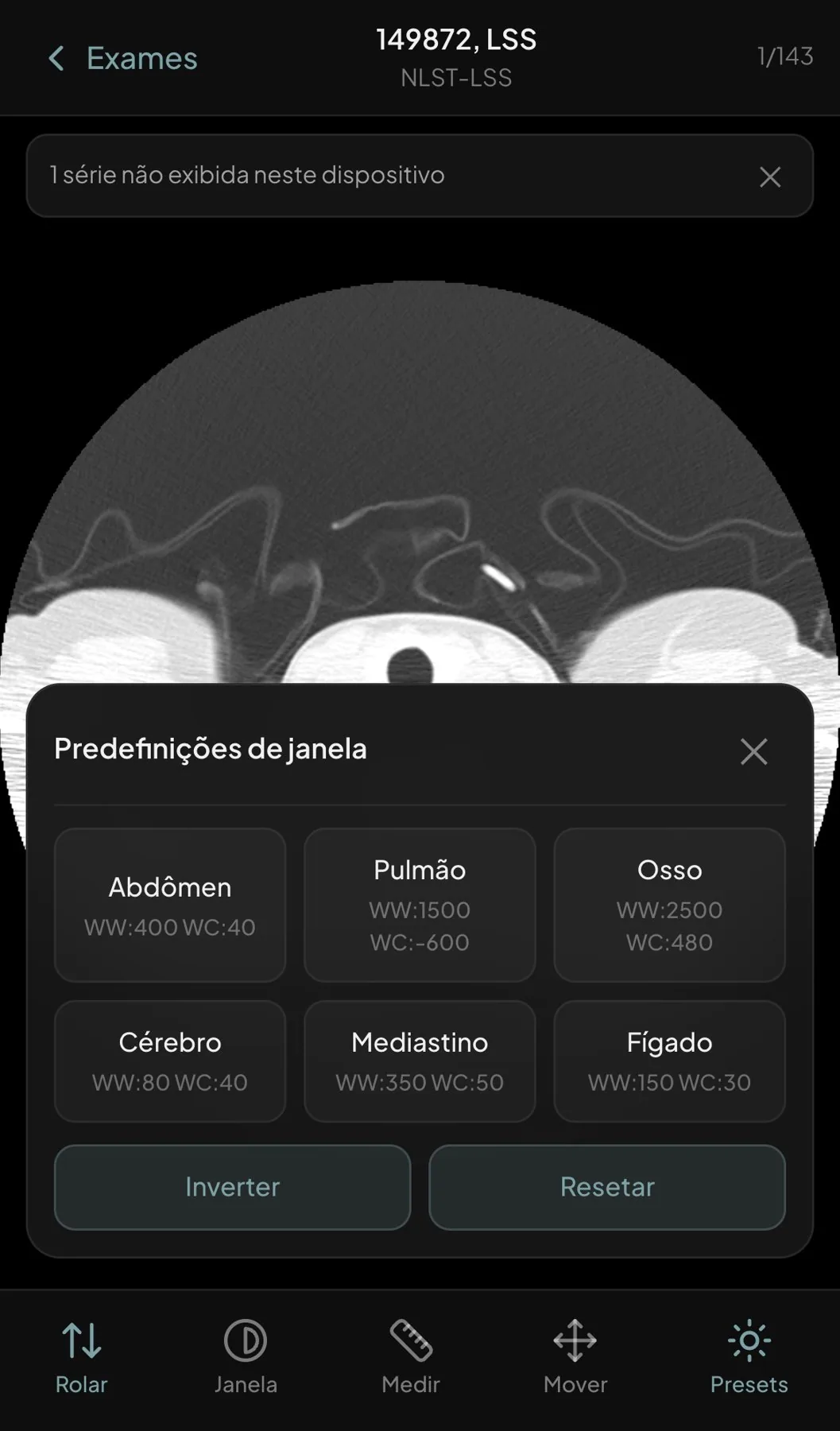

- Predefinições de janela da modalidade a um toque, com Inverter e Resetar.

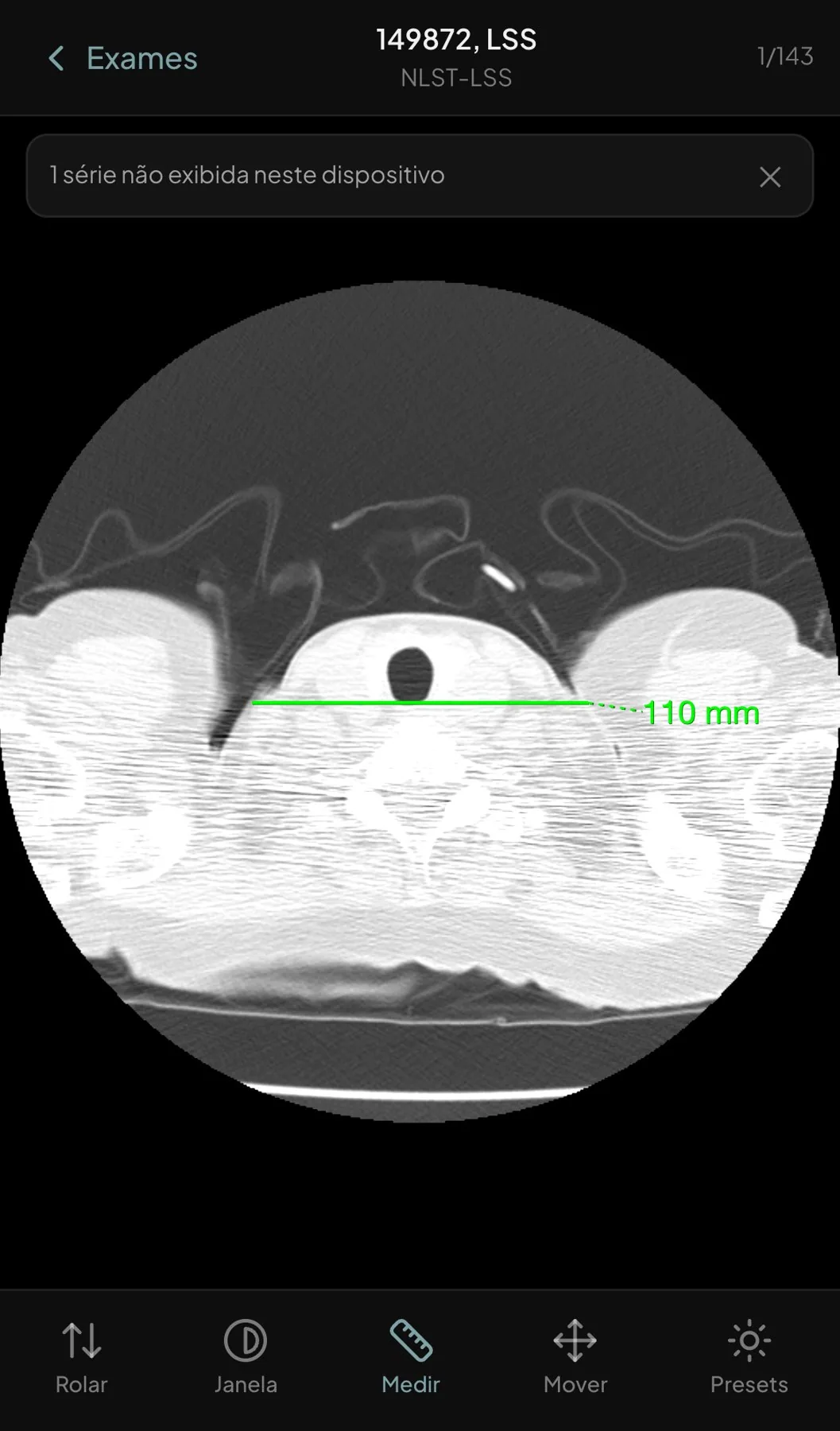

- Medir com um dedo, com a mesma imagem do computador.
- Nada para instalar no aparelho, e o link abre o exame certo só para quem tem acesso.
- Em paisagem, a imagem fica com a tela inteira.
Médico solicitante e outras especialidades
“Quem pediu o exame consegue ver o exame?”
- O link abre a imagem sem virar usuário de PACS, sem cadastro e sem instalação.
- Interface simples: rolar, janela, zoom e as predefinições da modalidade.
- As imagens-chave e as medidas que o radiologista gravou aparecem no estudo.
- No consultório, no celular ou dentro do portal, é o mesmo visualizador.
Residente
“Onde fica cada coisa?” A tecla ? mostra.
- A tecla ? desenha o atalho de cada botão na própria barra.
- Predefinições de janela nomeadas, por modalidade, nas teclas 1 a 9.
- A série sem calibração avisa e mede em pixels, em vez de deixar o número enganar.
- Todos os atalhos são editáveis em Preferências, com “Restaurar para padrão”.
- Desfazer e refazer valem para as medidas.
TI da clínica
“O que precisa sair do ar para isso entrar?” Nada. Roda no navegador que a clínica já tem.
- Nada para instalar nas estações nem nos celulares; uma atualização no servidor chega a todos de uma vez.
- Fala DICOM com o PACS que você já tem, o da Ocean ou outro.
- Abre dentro do RIS ou em aba própria; só o RIS autorizado consegue embutir o visualizador.
- Entra pelo login único da clínica ou pelo link do laudo, com o acesso conferido.
- Nenhum dado de paciente fica no produto: imagem e cadastro continuam no PACS.
Gestor e diretor clínico
“Quantas pessoas deixam de ver a imagem porque a licença custa?”
- Sem instalação e sem licença por assento: quem precisa ver, vê.
- Cliente novo é configuração, não projeto, e a atualização chega a todos ao mesmo tempo.
- Padrão DICOM: o acervo continua seu, no PACS que você já tem.
- A própria equipe ajusta protocolos de exibição e predefinições, sem chamado.
- O mesmo produto no celular do plantão, sem foto de tela circulando.
Inventário
O que existe dentro do visualizador, grupo a grupo.
Resumo do que existe dentro do visualizador: telas, painéis, botões, objetos aceitos e atalhos. Serve para conferir um questionário técnico item a item. Atalhos de fábrica entre parênteses; todos editáveis em Preferências.
01Lista de estudosFiltros por paciente, prontuário, data, descrição, modalidade e número de acesso; períodos rápidos; ordenação por coluna; expandir a linha para ver as séries. Pode ser desligada nas clínicas que só abrem pelo link.
02Painéis do viewerEstudos e séries à esquerda, com dados do paciente e miniaturas por série. À direita, Medidas, Imagens-chave e Segmentação, contextuais: abrem quando há conteúdo e somem quando ficam vazios.
03Abrir e navegarLink do RIS com um ou mais estudos, com o acesso conferido; miniaturas com chips de espessura, contraste, plano e kernel; PgUp/PgDn seguem o painel; séries 4D viram uma série por fase; cine (c); reset (espaço); botão direito configurável.

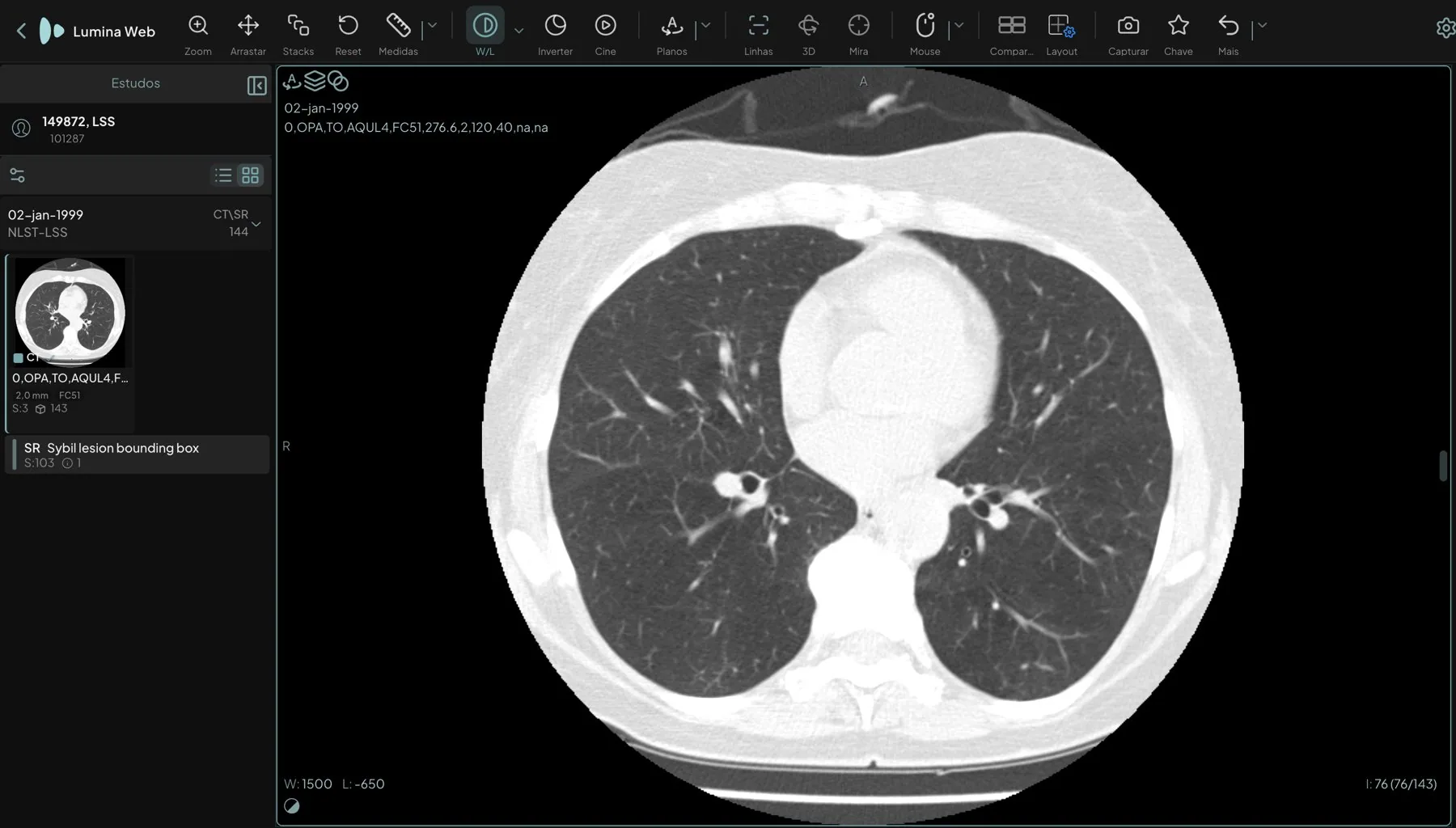

04Barra de ferramentasOrganizada pelo fluxo de leitura: Zoom, Arrastar, Stacks, Reset, Medidas, W/L, Inverter, Cine, Planos, Linhas, 3D, Mira, Mouse, Comparar com Prévio, Layout, Capturar, Chave, Mais, desfazer e refazer. Em tela larga, as ferramentas de Mais sobem para a barra.
05Janela e realceW/L por arraste (w); predefinições por modalidade nas teclas 1 a 9: 7 em TC, 7 em PET, 3 em CR, DX e RM; W/L por região; probe de pixel e HU; inverter (i); barra de cores para fusão e mapas.
06Medidas e anotações11 ferramentas, do comprimento (m) ao ângulo de Cobb e contorno assistido; região de interesse com área e estatística; rótulo desenhado na imagem; aviso e calibração guardada por série; exportação em planilha, laudo estruturado e imagens-chave gravados no exame.
07Reconstruções e 3DMPR (F2) com localizador (x) e janela compartilhada; MIP, MinIP e média com espessura em mm, no MPR e na série original; volume 3D acelerado pela placa gráfica; arranjos MPR + 3D (F8), axial principal (F4), só 3D; segue funcionando sem aceleração gráfica.
08Sincronização e comparaçãoLinhas de referência (Shift+L); sincronizar cortes (Shift+S), ligado por padrão; sincronizar zoom e pan (Shift+T); sincronizar exames; Comparar com Prévio (F9) com lista por modalidade, etiqueta e data.
09Objetos e modalidadesTC, RM, CR/DX, mamografia, ultrassom, XA/RF, PET, medicina nuclear, OT; laudo estruturado e imagens-chave em leitura e gravação; segmentações exibidas com rótulo; ECG e formas de onda; vídeo; PDF; lâmina digital.
10Atalhos e preferênciasTabela completa de fábrica; a tecla ? desenha o atalho de cada botão na barra; todos editáveis, com “Restaurar para padrão”. Interface em português, espanhol e inglês.
11ConfiguraçõesProtocolos de exibição passo a passo ou em modo avançado, com Validar, Aplicar nesta sessão, Salvar e Copiar; predefinições de janela por modalidade, com etiquetas padrão, configuração ou editado. As mesmas configurações podem chegar prontas na implantação.
12Módulos opcionaisBiometria fetal: planilha obstétrica com idade gestacional por parâmetro e composta, peso estimado e percentis, sujeito a validação clínica pela instituição. Microscopia (WSI) e volume metabólico total (PET-CT), ativados por implantação.
No ecossistema Ocean
O visualizador dos produtos Ocean, aberto por link. E funciona com o PACS que você já tem.
O Lumina Web é a leitura no navegador da linha Lumina. Nasce ao lado do arquivo e da estação, é aberto pelo RIS e pela central de laudos, e fala o padrão DICOM com o PACS que a clínica já tem.
Arquivo de imagens
Lumina PACS
Guarda o estudo, serve as imagens ao visualizador e já vem pronto para receber de volta o laudo estruturado e as imagens-chave.
Conhecer →Estação de leitura
Lumina Workstation
A estação instalada para quem lauda o dia inteiro: arquivo local de 50 GB, pré-busca da fila e 18 protocolos de exibição de fábrica. A mesma linha, outra rotina.
Conhecer →RIS
PRORADIS 27
Publica o link do exame no cockpit de laudo e abre a pré-carga com a fila do dia. Só o RIS autorizado embute o visualizador.
Conhecer →Central de laudos
Teleradis
O laudador remoto abre o caso pelo link, no computador ou no celular, sem instalar nada e sem virar usuário do PACS do cliente.
Conhecer →Seu arquivo atual
Qualquer PACS compatível
Buscar, trazer a imagem e gravar de volta, tudo no padrão DICOM, o mesmo que o seu PACS já fala. O acervo continua seu.
Portal e tele
Qualquer sistema que publique um link
O portal do paciente, o sistema de tele ou o prontuário publicam o link do exame. O visualizador abre já no estudo certo, só para quem tem acesso.
Quando escolher
Lumina Web
- Leitura distribuída, plantão, segunda opinião e acesso do médico solicitante
- Celular e tablet, pelo mesmo link
- Os exames do dia ficam pré-carregados no navegador, pela página de pré-carga
- Protocolo de exibição só onde ajuda; o resto a clínica monta em Configurações
- Abre pelo link direto do RIS, só para quem tem acesso
Quando escolher
Lumina Workstation
- Leitura de alto volume na sala de laudo, o dia inteiro
- Aplicativo instalado em Windows, macOS ou Linux
- Arquivo local de 50 GB com pré-busca da fila
- 18 protocolos de exibição de fábrica, com escopo por instituição
- Lista de trabalho dentro da estação e arquivo de operação assinado
As duas leituras convivem. A escolha é por rotina, não por qualidade: o mesmo médico pode laudar na estação de manhã e responder ao plantão pelo visualizador à noite.
Implantação e operação
Nada para instalar nas estações da clínica. Cliente novo é configuração, não projeto.
A implantação não é um projeto. É subir o Lumina Web no servidor, apontar para o PACS e informar ao RIS o endereço do visualizador. A partir daí, cada estação e cada celular abre o exame pelo link, sem instalar nada.
- O que se configura: endereço do PACS, nome do arquivo, qual RIS pode embutir o visualizador, se a lista de estudos aparece, protocolos de exibição, módulo obstétrico e endereço público
- Acesso: pelo login único da clínica, pelo link do laudo com o acesso conferido, inclusive no celular, ou sem login quando o visualizador roda dentro de uma rede fechada
- Dentro do RIS: em aba própria ou embutido, e só o RIS autorizado consegue embutir
- Pré-carga da fila do dia: o RIS abre uma aba que deixa os exames do dia já no navegador antes de o médico sentar. O ritmo se adapta à rede, os cines longos ficam para quando o médico abre, e a tela mostra por estudo o progresso e quanto veio da rede
- Mais de um PACS: seletor de fonte na lista de estudos e escolha pelo link, quando há mais de um arquivo
Segurança e privacidade
- Transporte: a comunicação entre o navegador e o PACS é cifrada (HTTPS).
- Acesso: pelo login único da clínica ou pelo link do laudo. A chave do link é guardada e some do endereço, para não ficar no histórico nem num link compartilhado por engano.
- Dentro do RIS: só o RIS autorizado consegue embutir o visualizador; nenhum outro site consegue.
- Sem terceiros: fontes e recursos da tela vêm do próprio servidor, sem chamar serviços externos a partir do navegador do médico.
- Gravação por decisão do médico: laudo estruturado e imagens-chave só são criados quando o médico manda.
- Captura: a imagem exportada recebe uma marca informando que se destina a apresentação e discussão.
- Nada fica no produto: imagem e cadastro continuam no PACS; no aparelho ficam só as preferências do usuário e as imagens já vistas, para abrir mais rápido.
O que o PACS precisa oferecer: aceitar a gravação de laudo estruturado e imagens-chave, para que o botão de criar laudo estruturado e o “Salvar” das imagens-chave gravem no acervo; e compressão das séries coloridas, para o ganho de velocidade valer também no ultrassom.
O Lumina Web em números
O que a clínica ganha, em números que dá para conferir.
Nenhum deles é promessa de resultado. São medidas do produto: o que ele tem, e o que isso significa para quem lê a imagem.
0instalação na estaçãoAbre no navegador que a clínica já tem, em computador, tablet e celular.
1cliqueaté o exame anteriorOs anteriores aparecem sozinhos; a comparação abre lado a lado, sincronizada no mesmo ponto.
11ferramentas de medidaDo comprimento ao ângulo de Cobb, com o resultado gravado no exame como laudo estruturado, quando o médico manda.
65a 70%menos dados em TC e RMMedido em homologação: a primeira imagem aparece antes, sem alterar nenhum valor de densidade.
Mesmo linkno computador e no celularO link do laudo abre a bancada no computador e a interface de toque no celular, sem app de loja.
5ferramentas de toque no celularRolar, Janela, Medir, Mover e Presets, mais pinça para zoom e duplo toque para cine.
1atualização para todo mundoAtualizar o servidor atualiza toda estação e todo celular ao mesmo tempo, sem distribuir nada.
3idiomasPortuguês, espanhol e inglês, na bancada e na interface mobile.
Ficha técnica completa para a TI e para a resposta a edital
| Onde roda | Qualquer navegador atual (Chrome, Edge, Firefox, Safari), em desktop, tablet e celular |
|---|---|
| Instalação na estação | Nenhuma |
| Protocolo com o PACS | DICOMweb: QIDO-RS, WADO-RS e STOW-RS |
| Idiomas | Português (padrão), espanhol e inglês |
| Ferramentas de medida | 11 no menu Medidas, mais probe, linha de calibração, lupa e lupa avançada em Mais |
| Predefinições de janela de fábrica | 7 em TC, 7 em PET, 3 em CR, 3 em DX, 3 em RM · editáveis por modalidade em Configurações |
| Layouts | Grades até 3×4 e 10 layouts avançados · protocolos automáticos para mamografia, tórax PA + perfil e ultrassom |
| Reconstruções | MPR nos três planos, MIP, MinIP e média com espessura em mm (no MPR e no plano adquirido), volume 3D por GPU com queda para CPU |
| Objetos DICOM | Imagem (TC, RM, CR/DX, MG, US, XA/RF, PET, MN, OT), captura secundária, SR e KO em leitura e gravação, SEG e RTSTRUCT em exibição, formas de onda, vídeo, PDF encapsulado, lâmina digital |
| Redução de bytes em TC e RM | 65 a 70% por quadro com JPEG Lossless, medido no PACS de homologação · varia com o PACS do cliente |
| Prioridade de requisições | 20 simultâneas para a série em interação · 3 para miniaturas · 4 para pré-busca · 2 pré-buscas de série em andamento, na ordem “mais próxima da série ativa” |
| Decodificação | 3 web workers · miniaturas nativas do PACS quando disponíveis, com fallback no cliente |
| Detecção mobile | Largura até 768 px combinada com sinal de toque ou user agent de celular ou tablet · ?desktop=1 força a bancada completa |
| Ferramentas no mobile | Rolar, Janela, Medir, Mover e Presets, mais pinça para zoom e duplo toque para cine · instalável como PWA |
| Implantação | Uma imagem Docker, configurada por variável de ambiente, com proxy DICOMweb por HTTP/2 |
| Autenticação | OAuth 2.0 / OpenID Connect · token na URL para link direto · opcional atrás de rede fechada |
| Incorporação no RIS | Em aba ou em iframe, com a origem do RIS declarada na CSP (frame-ancestors) do contêiner |
| Configuração pela equipe | Protocolos de exibição e presets de W/L, com wizard, validação, teste na sessão e cópia em JSON |
| Requisitos do lado do PACS | STOW-RS habilitado no AE title usado (para SR e KO) · transcodificação de séries coloridas (para o ganho de banda em US) · política de cache do proxy para respostas de erro |
| Módulos opcionais | Biometria fetal (por configuração) · microscopia WSI e volume metabólico total PET-CT (por implantação) |
| Regulatório | Produto com registro na ANVISA |
Versão de referência 3.13 (linha 2026). Capturas de tela sobre um acervo público de-identificado e sobre o acervo de demonstração da Ocean (pacientes “DEMO”, instituição fictícia); nenhum paciente real aparece em qualquer imagem.
Perguntas frequentes
O que a clínica pergunta antes de decidir.
Funciona com o PACS que eu já tenho?
Sim. O visualizador fala o padrão DICOM, o mesmo que o seu PACS já fala: busca, traz a imagem e grava de volta. Qualquer PACS compatível serve; com o Lumina PACS a ligação vem pronta. Para gravar laudo estruturado e imagens-chave, o PACS precisa aceitar receber esses documentos, o que é uma configuração do lado dele.
Preciso instalar algo na estação ou no celular?
Não. Basta um navegador atual: Chrome, Edge, Firefox ou Safari. No celular, o mesmo link abre a interface de toque, e dá para fixar na tela inicial do aparelho. O acesso é por link, sem licença por máquina.
Como o radiologista abre o exame?
Pelo link do laudo no RIS, que abre o visualizador já no exame certo, com um ou mais estudos, só para quem tem acesso. Pode rodar em aba própria ou dentro do RIS. Clínicas que preferem também ligam a lista de estudos própria, com filtros e períodos rápidos.
As medidas vão para o PACS?
Vão quando o médico manda. O painel de medidas tem um botão que grava o conjunto como laudo estruturado dentro do exame, e o painel de imagens-chave tem “Salvar”, que guarda a seleção. Há também exportação em planilha. A gravação é sempre uma decisão do médico.
E a velocidade numa rede 4G?
Em TC e RM trafegam 65 a 70% menos dados, medido em homologação, sem alterar nenhum valor de densidade. A série que o médico está olhando chega primeiro, e o RIS pode abrir a pré-carga para deixar a fila do dia já no navegador. O ganho depende do PACS da clínica; para o ultrassom colorido, o PACS precisa comprimir as séries.
Como funciona a atualização e a entrada de um cliente novo?
Todas as clínicas rodam a mesma versão. Cliente novo é configuração: o endereço do PACS, o RIS autorizado, os protocolos e as predefinições. Atualizar o servidor atualiza todas as estações e celulares ao mesmo tempo, sem distribuir nada.
Próximo passo
Abra um exame seu no navegador. E depois no celular.
Uma demonstração de 30 minutos percorre a jornada inteira, do link do laudo à medida gravada no exame, com um acervo de-identificado ou, se você preferir, com o seu PACS.
DiagnósticoMapeamos onde cada pessoa lê a imagem hoje, qual PACS serve o acervo e como o RIS publica o exame.
Demonstração guiadaA jornada completa no visualizador, no computador e no celular, com as perguntas do seu time.
Proposta e requisitosEndereço do PACS, RIS autorizado, forma de login e gravação no acervo: o que a sua operação precisa ter pronto antes.
Visualizador no arO Lumina Web configurado para a sua clínica, o link do RIS apontado e a equipe ajustando predefinições e protocolos por conta própria.
